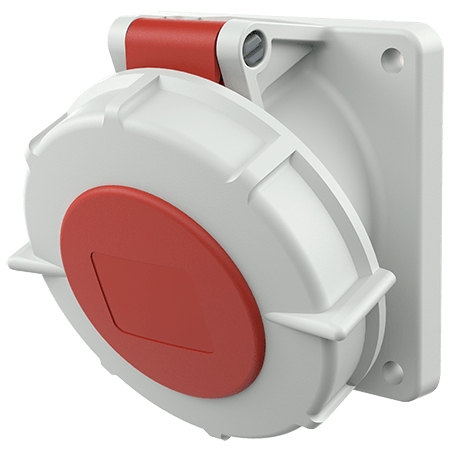

MENNEKES Panel mounted receptacle 1103

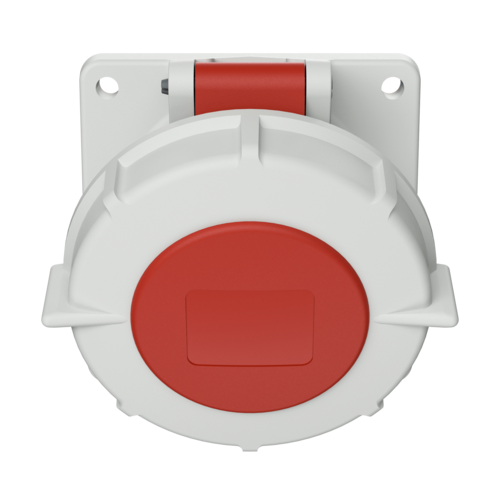

MENNEKES Panel mounted receptacle 1103 images3d

Panel mounted receptacle 1103

Virta 16 A 32 A
Napaluku
Volt
Kelloasento
  • screw terminals
  • standard flange dimensions
  • 20° inclination
  • receptacles optional fitted with auxiliary contact
  • Osa nro1103
  • EAN4015394203018
  • Std. Pakkaus. 10 Määrä

Tekniset tiedot

Panel mounted receptacle 1103

Virta 16 A
Napaluku 5 p
Volt 400 V
Kelloasento 6 h
Hertz 50-60 Hz
Liitäntäteknologia Ruuvikosketin
Kosketin vakio
Suojaustyyppi IP67
Laippa 85x85 mm
Kiinnitysreikä 70x70 mm
Kaltevuus 20 °
Paino 224 g

Tietolomakkeet ja lataukset

Panel mounted receptacle 1103

TuotetietolehtiPanel mounted receptacle 1103 PDF, 159 KB
CAD-tiedot STPPanel mounted receptacle 1103 ZIP, 977 KB
CAD-tiedot 3D DWGPanel mounted receptacle 1103 ZIP, 2 MB
Asennusohjeet / KäyttöohjeetPanel mounted receptacle 1103 PDF, 128 KB
Mittapiirros pystyPanel mounted receptacle 1103 PNG, 100 KB
Mittapiirros vaakaPanel mounted receptacle 1103 PNG, 100 KB

Suuntaviivat

Panel mounted receptacle 1103

REACh
RoHS

Sopivat tarvikkeet

Panel mounted receptacle 1103

MENNEKES Apukontaktikytkimen 41000

Apukontaktikytkimen

Osa nro 41000

eri seinään pinta-asennuspistorasiat ja paneeliasennetut pistorasiat 16A ja 32A
