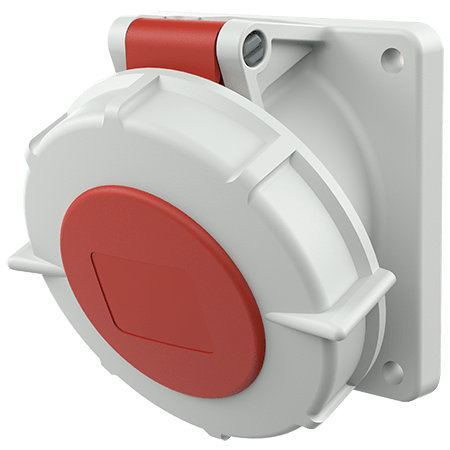

MENNEKES Panel mounted receptacle 3524

Panel mounted receptacle 3524

Virta 16 A 32 A
Napaluku
Volt
Kelloasento
  • screw terminals
  • standard flange dimensions
  • 20° inclination
  • receptacles optional fitted with auxiliary contact
  • Osa nro3524
  • EAN4015394203063
  • Std. Pakkaus. 10 Määrä

Tekniset tiedot

Panel mounted receptacle 3524

Virta 32 A
Napaluku 5 p
Volt 400 V
Kelloasento 6 h
Hertz 50-60 Hz
Liitäntäteknologia Ruuvikosketin
Kosketin vakio
Suojaustyyppi IP67
Laippa 85x85 mm
Kiinnitysreikä 70x70 mm
Kaltevuus 20 °
Paino 326 g
Yhdenmukaisuusvakuutus VDE

Tietolomakkeet ja lataukset

Panel mounted receptacle 3524

TuotetietolehtiPanel mounted receptacle 3524 PDF, 159 KB
CAD-tiedot STPPanel mounted receptacle 3524 ZIP, 1 MB
CAD-tiedot 3D DWGPanel mounted receptacle 3524 ZIP, 3 MB
Asennusohjeet / KäyttöohjeetPanel mounted receptacle 3524 PDF, 128 KB
Mittapiirros pystyPanel mounted receptacle 3524 PNG, 100 KB
Mittapiirros vaakaPanel mounted receptacle 3524 PNG, 100 KB

Suuntaviivat

Panel mounted receptacle 3524

REACh
RoHS
