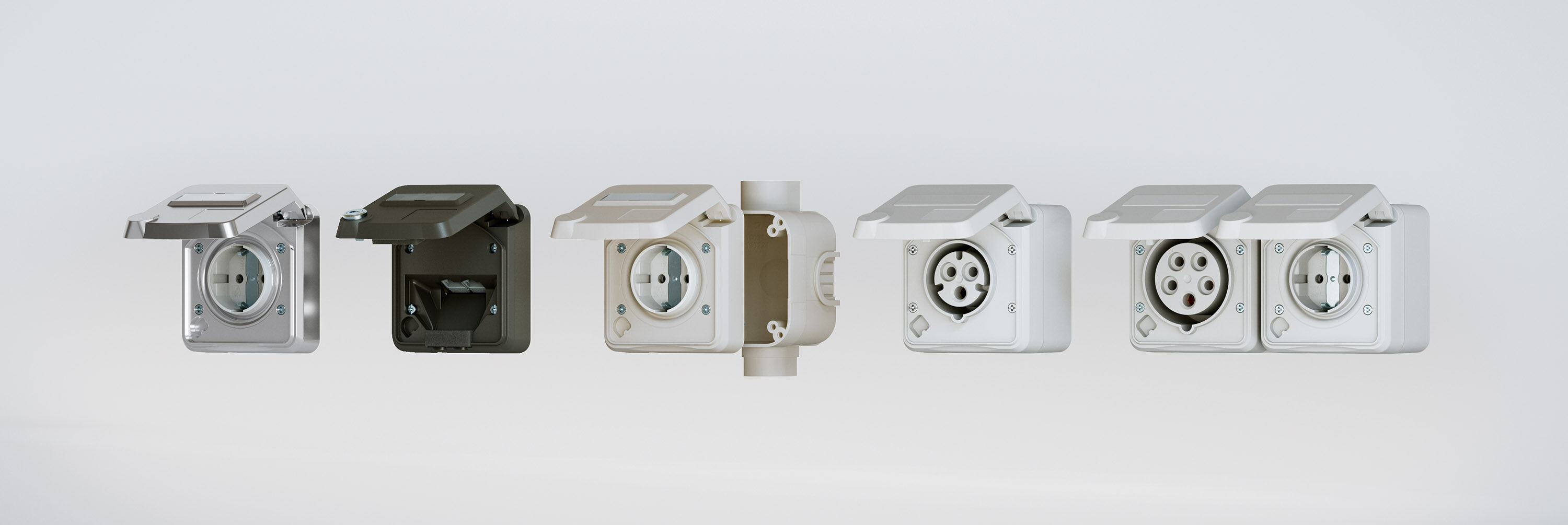

Cepex‑tuoteperhe - Tilat, jotka vaativat enemmän
Monipuolisuutta muotoilussa ja väreissä
Cepex‑pistorasiamme ovat enemmän kuin pelkkää tekniikkaa. Ne ovat vuosikymmenten kokemuksen, huolellisen rakenteen ja tinkimättömän laadun tulosta. Olipa kyse SCHUKO®-, CEE‑ tai datapistorasiasta – toiminnallisuuden ja estetiikan yhdistelmä tekee Cepexistä luotettavan valinnan vaativiin asennuksiin. Upotus-, pinta‑ ja koteloversiot tarjoavat maksimaalisen joustavuuden – myös ahtaissa tiloissa. IP54-suojaus takaa turvallisuuden kosteissa tai raskaasti kuormitetuissa ympäristöissä.
Cepex‑pistorasiat tarjoavat harkittuja ja joustavia ratkaisuja monenlaisiin käyttökohteisiin. Ne soveltuvat erinomaisesti ammattilaiskäyttöön kaupallisissa, julkisissa ja teknisissä ympäristöissä. Olipa kyse kuivista tiloista tai vaativista olosuhteista, laaja Cepex‑valikoimamme mahdollistaa turvallisen, siistin ja visuaalisesti yhtenäisen asennuksen. Cepex‑ratkaisujen vahvuuksia ovat kestävät materiaalit ja älykäs muotoilu. Runsaat johdotustilat ja joustavat kaapeliläpiviennit helpottavat asennusta myös ahtaissa kohteissa.
Käyttökohteet – Cepex‑pistorasiat käytännössä

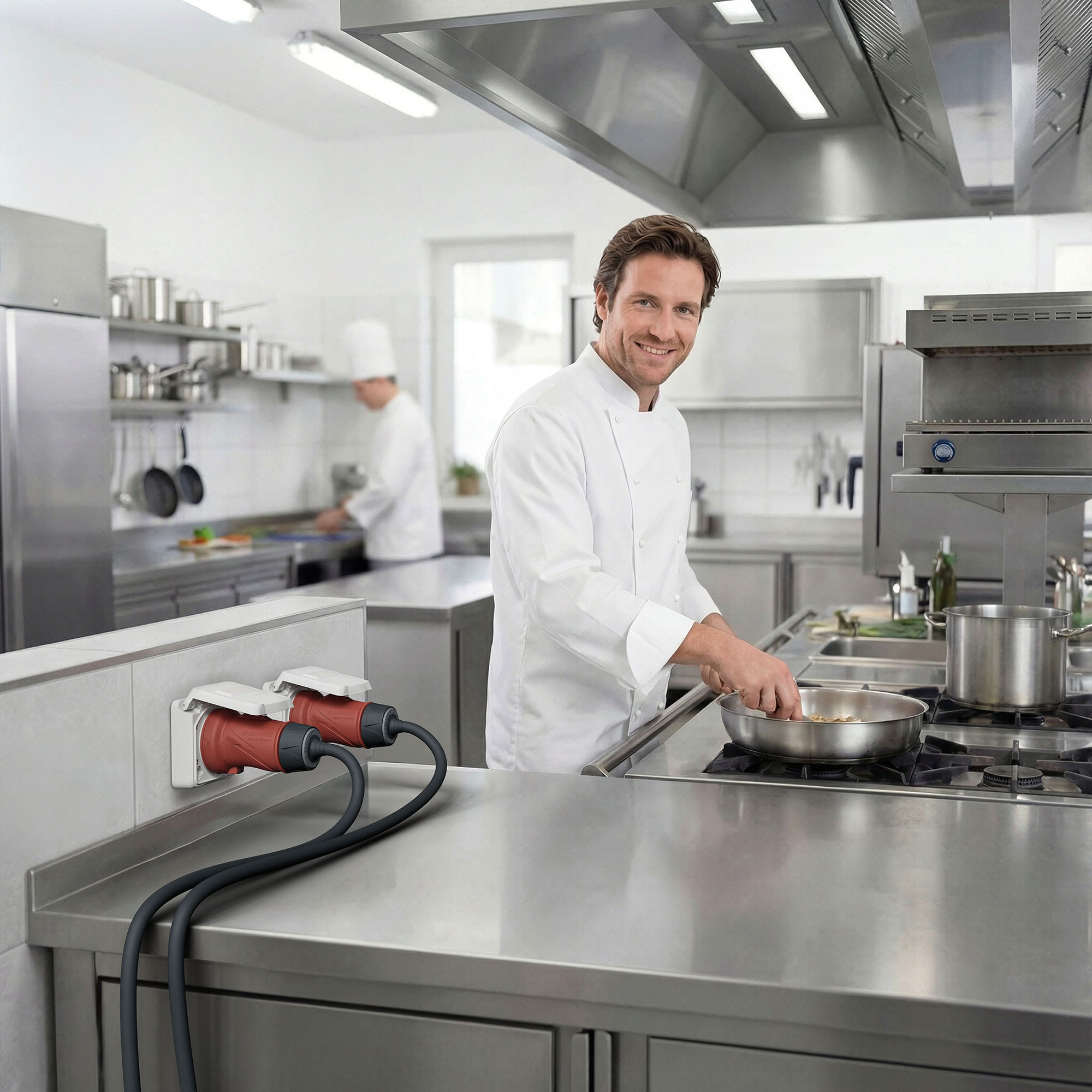

Tuotantohalleissa, joissa koneet toimivat tarkkuuden rytmissä. Suurkeittiöissä, joissa jokainen sekunti on tärkeä. Laboratorioissa, joissa täsmällisyys suojaa ihmishenkiä. Terveydenhuollon tiloissa ja sairaaloissa, joissa luottamus on olennaista. Ja moderneissa toimistotiloissa, joissa tekniikka ja muotoilu muodostavat harmonisen kokonaisuuden – kaikissa näissä ympäristöissä Cepex on kotonaan.
Cepex‑moduulijärjestelmä uppoasennusrasioihin
Yksi kaikkiin tarpeisiin. Tilausnro 41401.
Uppoasennusrasian 41401 pohjalta voidaan yhdistämällä se mihin tahansa Cepex‑pintarasiaan toteuttaa kaikki halutut Cepex‑uppoasennusvaihtoehdot.

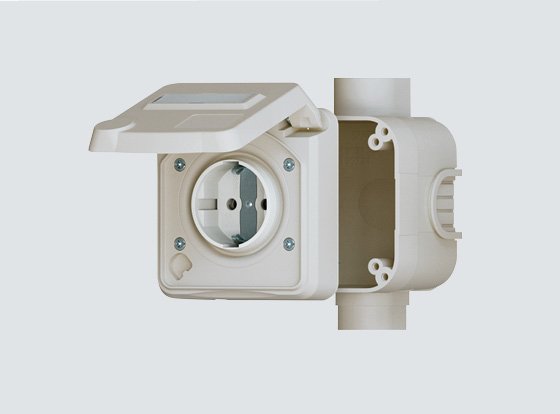

Esimerkki:
Cepex‑pintapistorasia, 16 A, 5‑napainen, 400 V, merkintäkentällä Tilausnro 4845
+ Uppoasennusrasia Tilausnro 41401
= Uppoasennuspistorasia

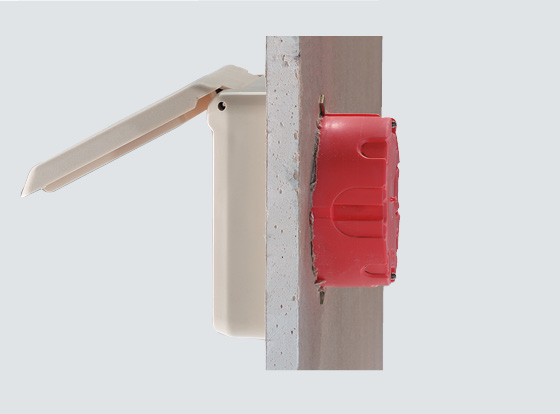

Onteloseinä- ja betoniasennus
Ihanteellinen yhdistelmä: Cepex‑pistorasiat 16 A, 3–5‑napaisina voidaan asentaa onteloseinä- tai betoniasennusrasioihin (esim. Kaiser). 32 A ‑versiot eivät suuren irrotusvoimansa vuoksi sovellu onteloseinäasennuksiin, ellei käytössä ole vahvistettuja onteloseinäratkaisuja.
Valintaopas uppoasennusrasioihin
Pintapistorasiamme ovat yhteensopivia seuraavien onteloseinä‑ ja uppoasennusrasioiden kanssa:
Cepex SCHUKO®:
Onteloseinäasennus Ø 68 mm ”onteloseinäkojerasia”: Kyllä
Onteloseinäasennus Ø 74 mm ”CEE 16 A onteloseinärasia”: Ei
Uppo‑/betoniasennus Ø 68 mm ”upporasia”: Kyllä
MENNEKES‑uppoasennusrasia: Kyllä – suositus
Cepex 16 A:
Onteloseinäasennus Ø 68 mm ”onteloseinäkojerasia”: Ei
Onteloseinäasennus Ø 74 mm ”CEE 16 A onteloseinärasia”: Kyllä
Uppo‑/betoniasennus Ø 68 mm ”upporasia”: Ei
MENNEKES‑uppoasennusrasia: Kyllä – suositus
Cepex 32 A:
Onteloseinäasennus Ø 68 mm ”onteloseinäkojerasia”: Ei
Onteloseinäasennus Ø 74 mm ”CEE 16 A onteloseinärasia”: Ei
Uppo‑/betoniasennus Ø 68 mm ”upporasia”: Ei
MENNEKES‑uppoasennusrasia: Kyllä – suositus
Cepex Data:
Onteloseinäasennus Ø 68 mm ”onteloseinäkojerasia”: Ei
Onteloseinäasennus Ø 74 mm ”CEE 16 A onteloseinärasia”: Ei
Uppo‑/betoniasennus Ø 68 mm ”upporasia”: Ei
MENNEKES‑uppoasennusrasia: Kyllä – suositus

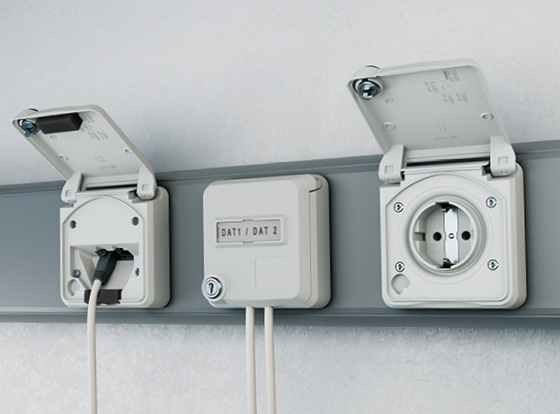

Asennus kaapelikanaviin
Valkoalumiinin, puhtaan valkoisen, helmivalkoisen, syvänmustan ja vaaleanharmaan väreissä Cepex‑tuotteet voidaan sovittaa joustavasti erilaisten kaapelikanavien ja asennuslaitteiden yleisiin väreihin. Cepex on moderni pistorasiaratkaisu, joka yhdistää turvallisuuden, toiminnallisuuden ja yhtenäisen muotoilun.

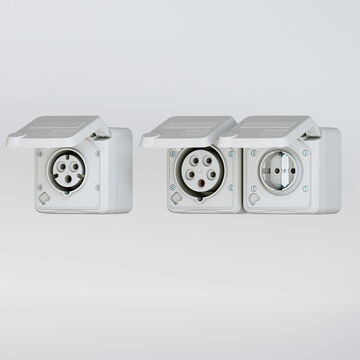

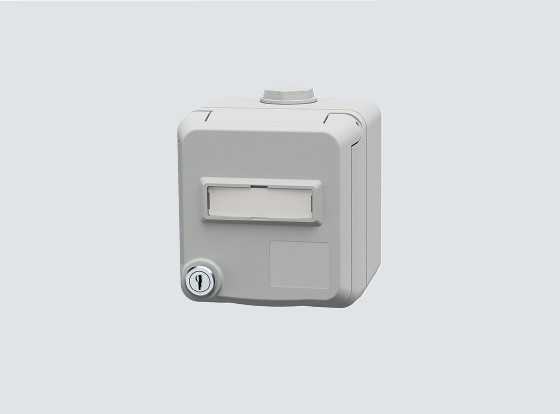

CEE‑Cepex‑seinäpistorasiat
Suuri johdotustila tarjoaa tilaa syöttöjohdoille aina 6 mm² asti. Alaosa voidaan kääntää 180°, mikä mahdollistaa kaapelinsyötön alhaalta ilman lisätyötä. IP54‑suojaus (pölyltä ja roiskevedeltä suojattu) tekee pinta‑asennettavista pistorasioista turvallisen ratkaisun moniin käyttökohteisiin. Lisäkalvot ovat saatavilla kotelossa.
Cepex‑seinäpistorasian ominaisuudet:
- Kalvoläpivienti: Kaikissa malleissa on vakiona M25‑kalvoläpivienti kahdelle 3–9 mm kaapelille. Johto vain läpi kalvon – ja asennus on valmis.
- Metrinen kaapelitiiviste: M25 / 2 × 8 ‑metrinen kaapelitiiviste on saatavana lisävarusteena.
- Käännettävä: Kotelon alaosa voidaan kääntää 180°, mikä mahdollistaa kaapelinsyötön ylhäältä tai alhaalta ilman lisätyötä.

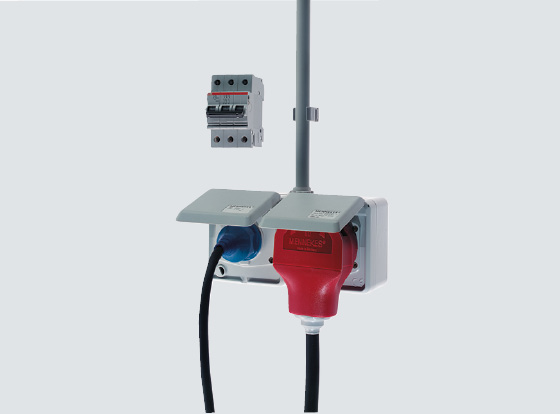

Cepex‑kaksoispistorasia
Yleinen pistorasiayhdistelmä: 16 A CEE ja SCHUKO®. Kun tämä yhdistelmä liitetään yhdellä syöttökaapelilla, on käytettävä 3‑napaista johdonsuojakatkaisijaa.

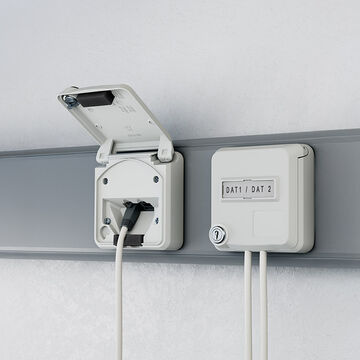

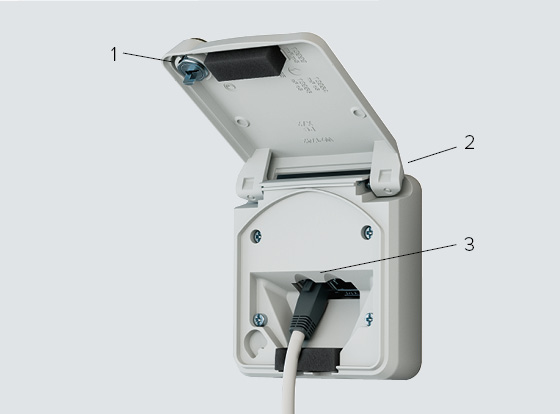

Cepex‑datapistorasiat
Monipuolisia ja luotettavia: Cepex‑datapistorasiamme soveltuvat erinomaisesti esimerkiksi valvomoihin, varastoihin, laboratorioihin sekä lentoasemille ja tuotantolinjoille. Käyttö tapahtuu tavallisilla patch‑kaapeleilla. Yhteensopiva Cepex‑pistorasioiden, CEE‑mallien ja SCHUKO®‑pistorasioiden kanssa. Olipa kyse pinta‑, uppo‑ tai kanava‑asennuksesta – nämä pistorasiat sopivat kaikkiin ratkaisuihin.
1. Lukittava myös kytkettynä. Turvalukko estää luvattoman käytön.
2. IP54‑suojaus suljetulla kannella. Suojaus säilyy sekä kytketyssä että irrotetussa tilassa.
3. Yhteensopiva RJ45‑kaksoisliitäntöjen kanssa. Sopii RJ45‑moduuleille, Cat. 3–Cat. 7, sekä valmistajasta riippumattomille RJ45‑keystoneille. Aukot IEC 60603‑7 ‑standardin mukaiset.
