Clockface positions in accordance with table 103 taken from EN 60309-2:1999 + A1:2007 + A2:2012
Rated operating voltage V | Frequency Hz | Clockface position of keyway (major keyway = 6 o´clock) |
20 to 25 | 50 and 60 | no minor keyway |
40 to 50 | 50 and 60 | 12 |
20 to 25 and 40 to 50 | 100 to 200 300 400 Über 400 to 500 DC | 4 2 3 11 10 |
25 | DC* | 8 * for portable electrical incubators – use with 12 V or 24 V direct-current voltage in ambulances or helicopters. |
Positions 1 and 9 are reserved for future standards. For design reasons, positions 5, 6 and 7 are not available for use.
Colour coding
If the rated operating voltage is indicated by a colour coding in addition to compulsory markings, such colour coding must be in accordance with IEC 60309-1:1999, table 2:
Rated operating voltage | Colour code | RAL* |
20 to 25 V | violet | 4001 |
40 to 50 V | white | 7035 |
* RAL determined by MENNEKES, as in EN 60309-1:1999 no specification is provided for.

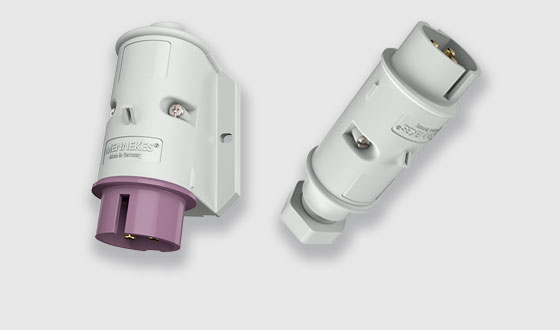

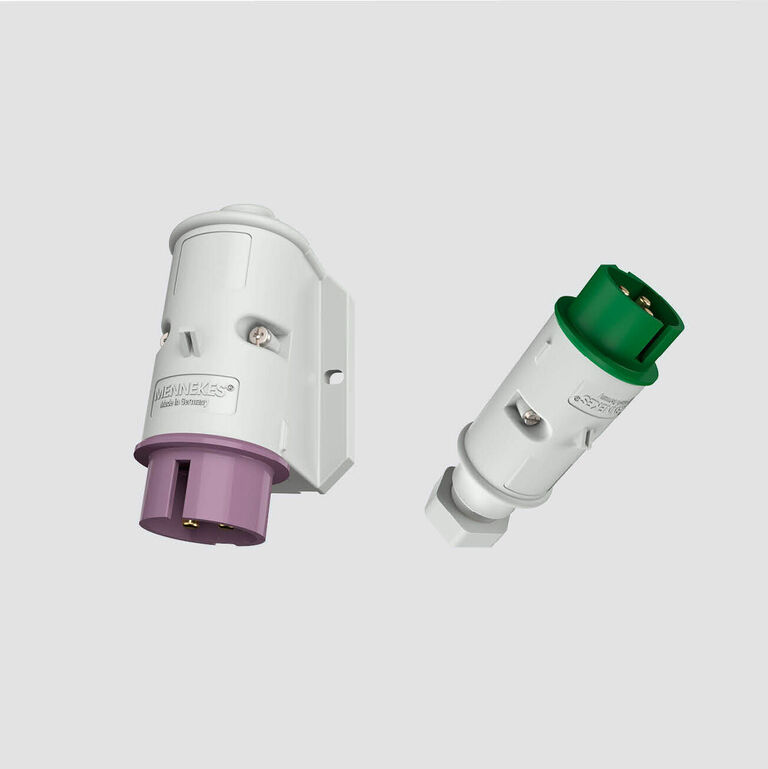

Pienjännite
Pienoisjännite tarkoittaa standardin EN/IEC 60449 mukaan pienjännitteen aluetta, jolla raja-arvo 50 V (vaihtojännitteen kohdalla) tai 120 V (tasavirran kohdalla) ei ylity. Korkeintaan 50 V:n pistokytkimissä ei tarvita maadoitusta eikä niiden kohdalla myöskään kellotaulun mukaisia asentoja ole standardoitu.

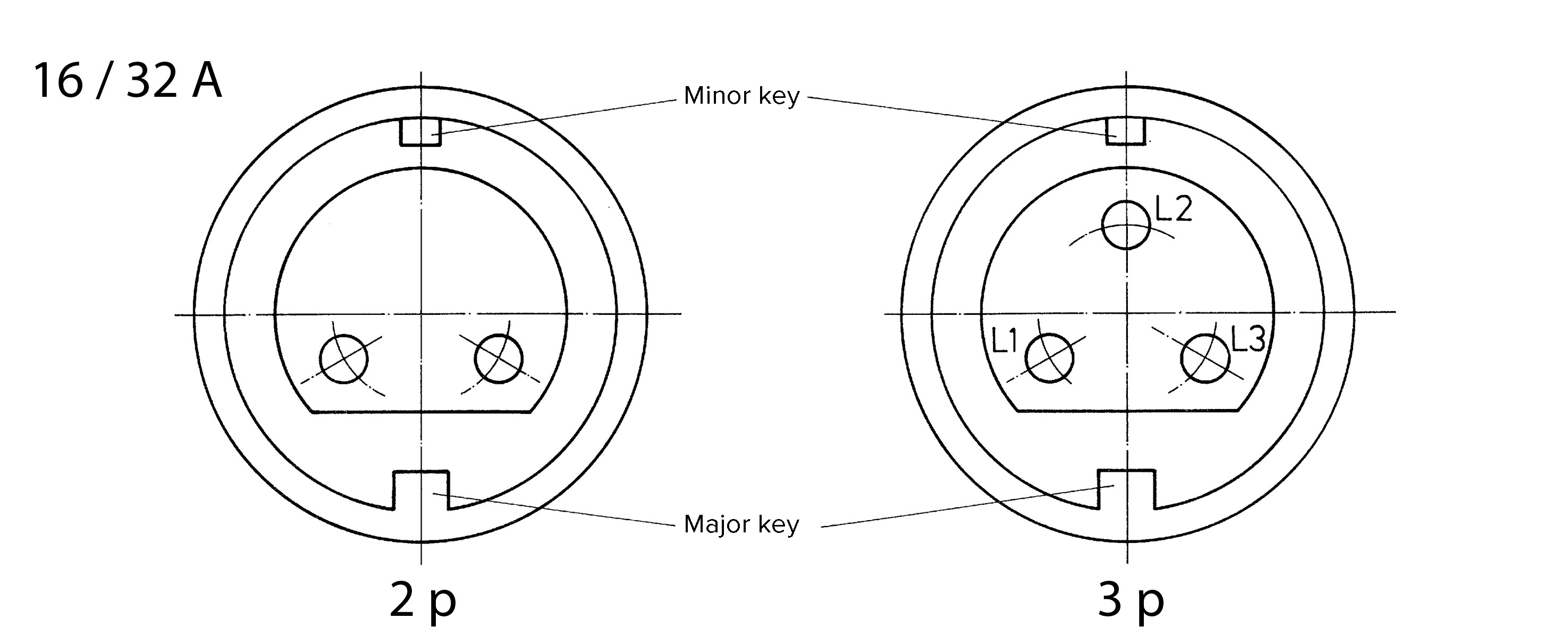

Korkeintaan 50 V:n pistokytkimissä on maadoituksen puuttuessa jatkopistorasian ja pistorasian suojakauluksessa päänokka ja lisäksi apunokka, ja pistotulpassa ura kullekin nokalle. Päänokka on aina kello 6 kohdalla. Apunokka on jännite- ja taajuusarvosta riippuen standardin EN/IEC 60309 mukaisen taulukon 103 esittämässä kellotaulun mukaisessa asennossa (katso jäljempänä kohta Lisätietoa). Korkeintaan 50 V:n nimelliskäyttöjännitteen pistorasioissa ja jatkopistorasioissa kosketinholkkien tulee olla standardin EN/IEC 60309 standardilehden 2-VIII mukaisesti (katso kuva).
Sivukiilauran sijainti eri jännitteille ja taajuuksille
Nimellinen käyttöjännite V | Taajuus Hz | Kiilauran kellotauluasema (pääkiilaura = kello 6) |
20 - 25 | 50 ja 60 | ei alakiilauraa |
40 - 50 | 50 ja 60 | 12 |
20 - 25 ja 40 - 50 | 100 - 200 300 400 > 400 - 500 DC | 4 2 3 11 10 |
25 | DC* | 8 * kannettaville sähköisille lämpökoneille – käytä 12 V:n tai 24 V:n suoravirtajännitteellä ambulansseissa tai helikoptereissa. |
Asennot 1 ja 9 on varattu tuleville standardeille. Suunnittelusyistä asennot 5, 6 ja 7 eivät ole käytettävissä.
Jos nimellinen käyttöjännite on merkitty värikoodauksella pakollisten merkintöjen lisäksi, tällaisen värikoodauksen on oltava standardin IEC 60309-1:1999, tauluko 2 mukainen:
Nimellinen käyttöjännite | Värikoodi | RAL* |
20 - 25 V | violetti | 4001 |
40 - 50 V | valkoinen | 7035 |
* RAL MENNEKESin määrittelemä, koska standardissa EN 60309-1:1999 ei ole annettu määrittelyä.
