SCHUKO® pistorasiat IP54‑ ja IP68‑suojausluokilla
MENNEKESin SCHUKO® pistorasiat tarjoavat maksimaalista kestävyyttä ja luotettavaa virransyöttöä – suojausluokista IP54 aina IP68:aan. Erityisen kestävät IP68‑pistotulppamme ja ‑pistorasiamme on suunniteltu märkiin ja vaativiin olosuhteisiin: ne ovat vesitiiviitä kytkettyinä, pitävät hyvin otteensa myös kosteina ja ovat erittäin pitkäikäisiä.

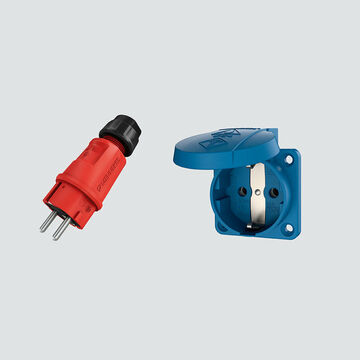

Myös IP54‑versiot vakuuttavat kestävillä materiaaleillaan, suurella mekaanisella lujuudellaan ja helpolla asennettavuudellaan. Olipa kyseessä seinä‑ tai uppoasennettavat pistorasiat, pistotulpat tai pistorasiat – SCHUKO® valikoimamme tarjoaa sopivat ratkaisut moniin käyttökohteisiin.
Tutustu SCHUKO® tuotteidemme monipuolisuuteen ja lue lisää suojausluokista, teknologioista ja optimoiduista käyttösovelluksista.
SCHUKO® IP68. Suunniteltu äärimmäisiin olosuhteisiin.
Korkean mekaanisen rasituksen tai jatkuvasti kosteiden ympäristöjen sovelluksiin on saatavilla IP68‑suojausluokan SCHUKO® pistotulppia ja ‑pistorasioita. Ne on varustettu bajonettirenkaalla ja suojakorkilla, ja ne pysyvät kytkettyinä vesitiiviinä myös upotettuina. Nypyläpintaiset tartunta‑alueet sekä kuminen, niin ikään nypyläpintainen kaapeliläpivienti takaavat hyvän käsiteltävyyden. Myös kosteissa tai märissä olosuhteissa pistotulpat ja pistorasiat on helppo ja turvallinen ottaa tukevasti käteen.
SCHUKO® IP68 – käyttöalueet.
IP68‑suojausluokan SCHUKO® pistotulpat ja ‑pistorasiat ovat ihanteellinen valinta vaativiin ympäristöihin, joissa luotettavuus ja kestävyys ovat ensisijaisen tärkeitä. Ne tarjoavat varman suojan pölyltä ja upotukselta, minkä ansiosta ne soveltuvat erinomaisesti ulkokäyttöön – esimerkiksi sateessa, lumessa tai suorassa sään vaikutuksessa.
Rakennustyömailla ne vakuuttavat erinomaisella kestävyydellään likaa, kosteutta ja mekaanista rasitusta vastaan. Myös teollisuusympäristöissä – tuotantolaitoksista ja työpajoista aina kosteisiin tai pölyisiin tuotantoalueisiin – ne takaavat jatkuvasti turvallisen sähkönsyötön.
Järjestöt kuten THW, palokunta ja Bundeswehr hyötyvät niiden kestävyydestä tulvatilanteissa, sateessa tai mutaisissa käyttöympäristöissä tehtävissä töissä.

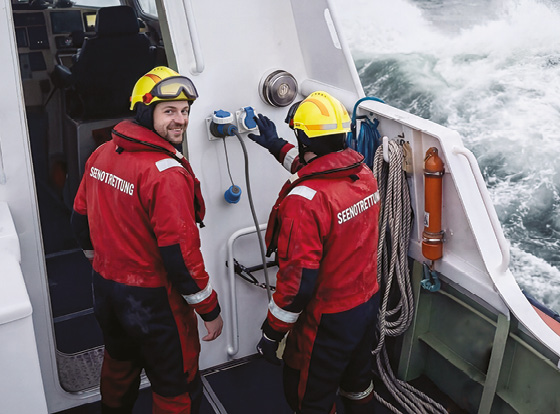

Merellisissä sovelluksissa, esimerkiksi veneissä, satamissa, telakoilla tai meripelastusyksiköissä, IP68‑luokan SCHUKO® pistorasiat tarjoavat parasta mahdollista turvallisuutta jopa kaikkein haastavimmissa olosuhteissa.
Maataloudessa ne osoittavat vahvuutensa kastelujärjestelmissä sekä nykyaikaisissa eläinsuoja‑ ja navettaympäristöissä, joissa kosteus ja lika ovat jokapäiväisiä haasteita.
Nopea, helppo ja ehdottoman luotettava: asennusprosessimme tekee eron.
Innovatiivisen, universaalin silikonitiivisteen ansiosta erilaisten tiiviste-elementtien aikaa vievä sovittaminen tai vaihtaminen jää kokonaan pois. Yksi ainoa tiiviste kattaa luotettavasti kaikki kaapelihalkaisijat 6,4–16,5 mm – joustavasti, siististi ja tehokkaasti.
Nopea asennus selkeästi määritellyissä vaiheissa:
Vedä sisäosa ulos, pujota kaapeli läpi, liitä johtimet, kiinnitä sisäosa kahdesta kohdasta ja kiristä kaapelitiiviste – valmista. Yksinkertaisempaa ja nopeampaa ei juuri voi olla.
Enemmän käyttömukavuutta harkituilla yksityiskohdilla
Kiinteät, irtoamattomat ruuvit varmistavat, että sekä kotelon että koskettimien ruuvit pysyvät varmasti paikoillaan eivätkä pääse putoamaan vahingossa. Lisäksi erikoistyökaluja ei tarvita – tavallinen PZ2‑ruuvimeisseli riittää täysin.
Lisäksi turvallisuuden ja virheettömän asennuksen parantamiseksi kaikki olennaiset tiedot on merkitty suoraan sisäosaan: Kuorintapituus on selkeästi merkitty, ja johdineristyksen poistopituutta varten on integroitu mallipohja. Näin oikeat pituudet voidaan määrittää helposti ja tarkasti – ilman lisämittatyökaluja.
Etusi: säästä aikaa, vähennä kustannuksia
Lyhyempi asennusaika ja pienempi virhealttius johtavat alhaisempiin asennuskustannuksiin. Näin projektisi hyötyvät nopeasta, turvallisesta ja kustannustehokkaasta toteutuksesta.

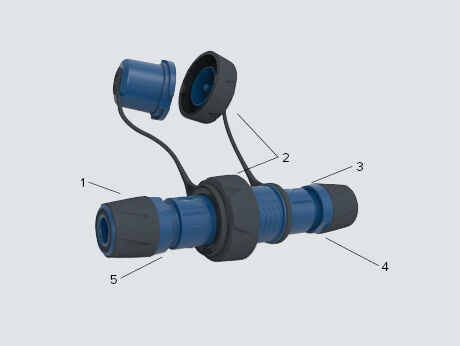

SCHUKO® IP68 ‑ominaisuudet
1. Kaapelitiiviste, jossa yksi tiiviste kaikille kaapelipoikkipinnoille
2. Bajonettirengas ja kaapelitiiviste – 2K‑tekniikka
3. Siviiliversio sininen, sotilasversio pronssinvihreä
4. Momenttiavaimelle tarkoitettu kosketuspinta
5. Kestävä kotelo

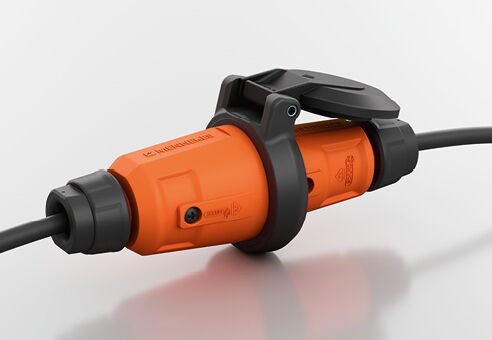

Kestävät IP54‑suojaluokan kotelot
IP54‑suojausluokan pistotulppamme ja -pistorasiamme on valmistettu korkealaatuisesta teknisestä muovista, minkä ansiosta ne kestävät erittäin hyvin UV‑säteilyä sekä useimpia öljyjä, rasvoja, liuotin‑ ja puhdistusaineita, hiilivetyjä sekä orgaanisia ja epäorgaanisia emäksiä.
Vankat kotelot kestävät lisäksi jopa yhden tonnin painon. Pistorasioiden itsestään sulkeutuva kansi takaa IP54‑suojauksen, ja käytössä liittimet sietävät lämpötiloja −30 °C:sta +40 °C:een. Ruuvikiinnitteinen tiiviste kaapelitiivisteessä sekä suuri liitäntätarvike tila tekevät asennuksesta myös erityisen helppoa ja käyttäjäystävällistä.
SCHUKO® pistotulppien ja -pistorasioiden (IP54) sertifiointikatsaus
Kaikki IP54‑suojausluokan, kaksoismaadoitusjärjestelmällä varustetut SCHUKO® pistotulpat ovat sekä VDE‑ että CEBEC‑sertifioituja. SCHUKO® IP54 ‑pistorasioilla on VDE‑sertifiointi, kun taas ranskalais‑belgialaisilla pistorasioilla on CEBEC‑sertifiointi.

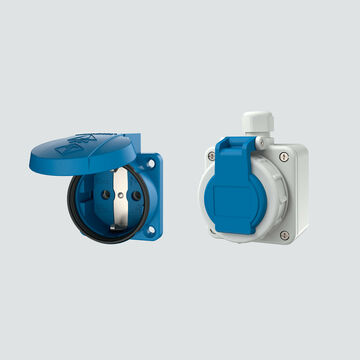

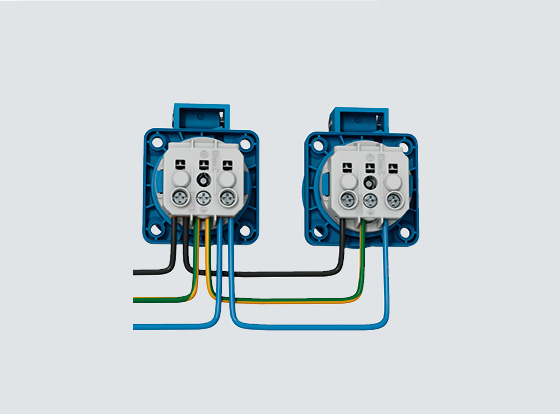

SCHUKO® uppoasennettavat pistorasiat ruuviliittimillä
Luotettava liitäntäteknologia turvallisiin asennuksiin
Vankat ruuviliittimet mahdollistavat luotettavan johdinyhteyden ja tarjoavat pitkäaikaisesti turvallisen virransyötön myös vaativissa teollisuussovelluksissa. Ruuviliittimet on suunniteltu läpijohdotukseen soveltuviksi liitäntäklemmeiksi.
SCHUKO® pistokytkinten suojausluokka.
DIN VDE 0620 ‑standardin muutos.
Siirrettävissä laitteissa on nykyisten määräysten mukaan käytettävä uppoasennettavia pistorasioita, jotka täyttävät suojausluokan IPX4 sekä suljetulla kansikappaleella että yhteensopivan pistotulpan ollessa kytkettynä – kaikissa käyttöasennoissa. Ennen helmikuussa 2010 voimaan tullutta standardimuutosta IPX4‑suojausluokan katsottiin täyttyvän, mikäli ehdot toteutuivat pistorasian pystyasennossa. Kiinteään asennukseen tarkoitetuissa pistorasioissa tämä vaatimus on edelleen sama.
